Unité de commande de véhicule industriel basse tension

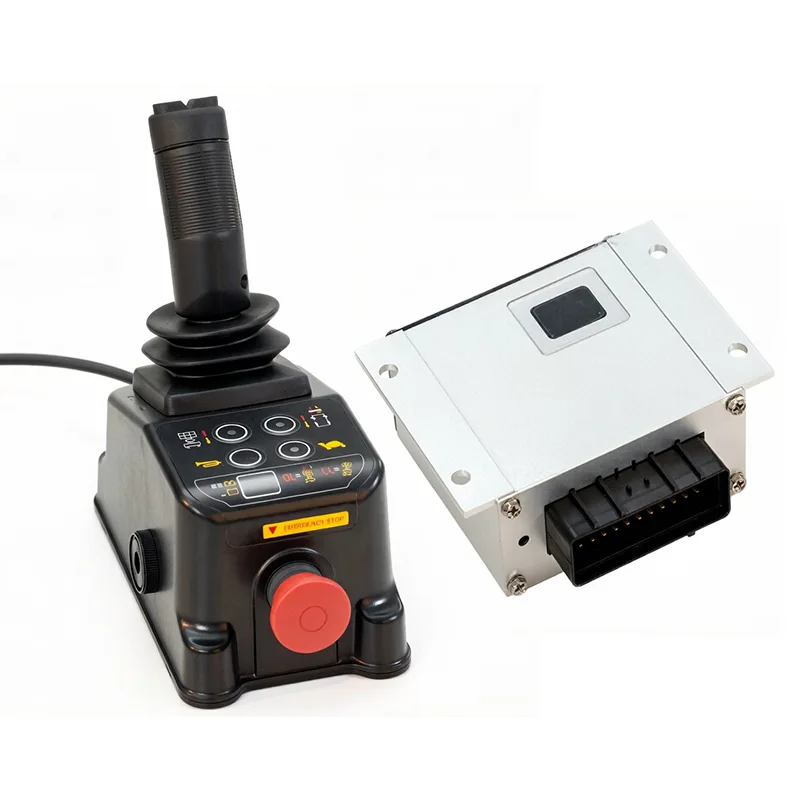

En tant que fabricant et fournisseur professionnel en Chine, Zhaofeng souhaite vous fournir une unité de commande de véhicule industriel basse tension de haute qualité, composée d'une unité de commande de plate-forme (PCU100, appelée supérieure) et d'une unité de commande de châssis (ECU100, appelée commande inférieure), qui sont connectées via un bus CAN standard pour former un système de contrôle électronique complet. Elle est compatible avec les plates-formes élévatrices à ciseaux à entraînement hydraulique et électrique et possède des fonctions opérationnelles telles que le levage, le déplacement, la direction et la commutation haute/basse vitesse. L'unité de commande de véhicule industriel basse tension dispose également de fonctions de protection de sécurité telles que la protection contre les surcharges, la protection contre les nids-de-poule, la protection contre l'inclinaison, la protection des mains anti-pincement, la limite de vitesse basse tension, la protection contre la mise sous tension initiale, ainsi que les fonctions de diagnostic et d'affichage des défauts.

Paramètres techniques

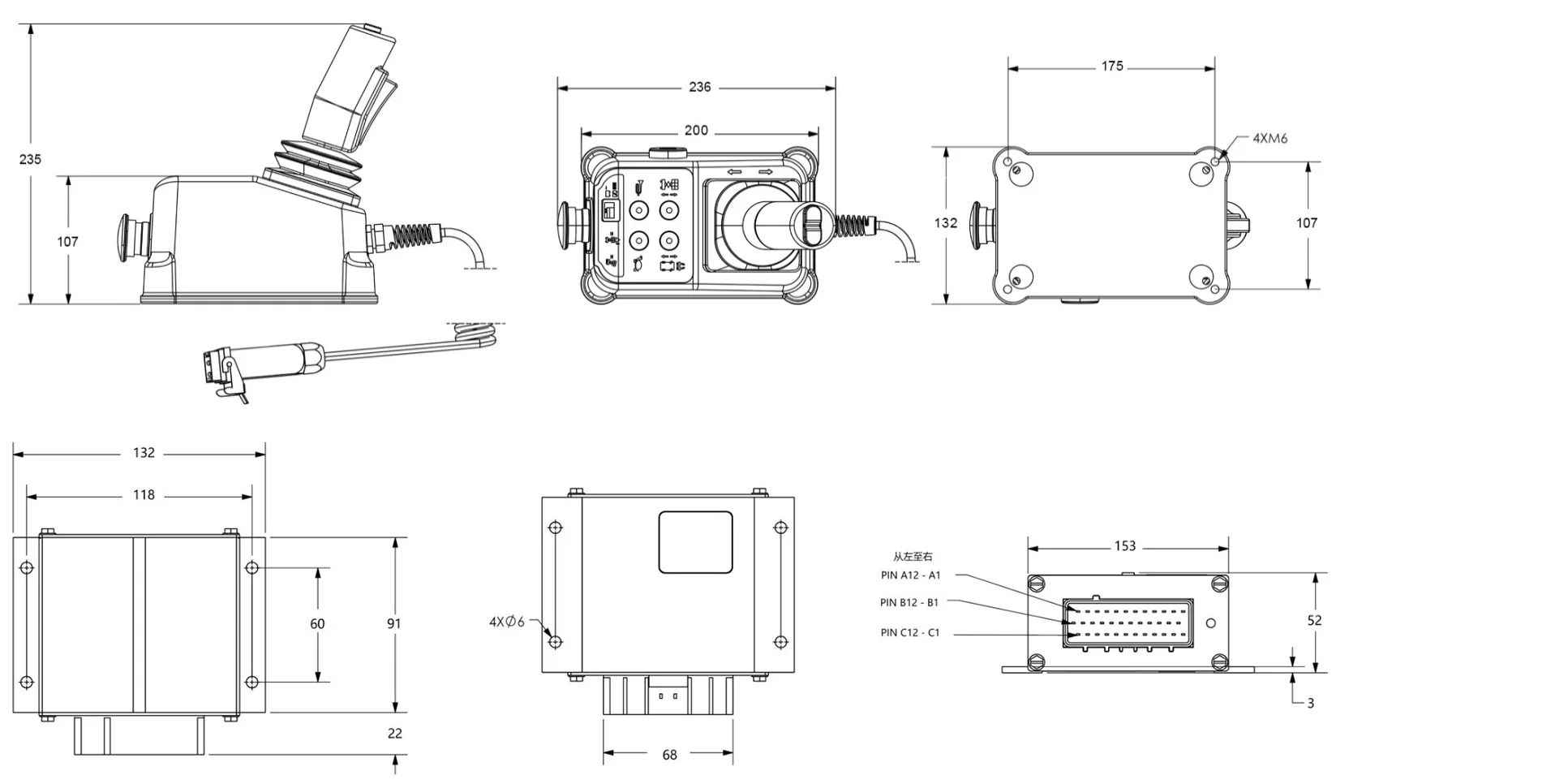

Taille du produit

Avantages essentiels

• Cadre Power PC de qualité automobile, processeur 32 bits, réponse rapide aux exigences du système.

• Identifiez intelligemment les défauts des pièces hydrauliques, tels que le circuit ouvert, le court-circuit à la terre et le court-circuit à l'alimentation, et traitez en fonction des différents défauts.

• Communication CAN 2.0 standard (compatible 11 et 29 bits) entre le PCU100 et l'ECU100.

• Mode proportionnel PWM en option pour abaisser la plate-forme, en descendant en douceur sans impact.

• L'étalonnage et l'étude automatiques en fonction du changement de capacité mécanique du PCU garantissent la stabilité des performances de fonctionnement du PCU.

• Logique exclusive de diagnostic de signal anormal, adopte différentes solutions en cas de dysfonctionnement, de signal d'interférence et de défaut de sécurité.

Système de produit et positionnement

Ce que Zhaofeng propose n'est pas un appareil unique, mais une plate-forme de système de contrôle électronique modulaire et évolutive.

Unité de contrôle de baseCerveau

Unité de commande du véhicule (VCU) : en tant qu'unité de prise de décision la plus élevée du véhicule, elle reçoit toutes les instructions et tous les signaux de la poignée, de la pédale et effectue un traitement logique et coordonne le contrôleur du moteur, le système hydraulique et le tableau de bord pour le fonctionnement. Le VCU de Zhaofeng met l'accent sur la fiabilité, la précision des algorithmes et la fiabilité.

Contrôleur/pilote de moteur (MCU) : responsable de l'exécution des instructions du VCU, contrôlant avec précision la vitesse, le couple et la direction du moteur de traction et hydraulique. Ses produits présentent les caractéristiques d'une densité de puissance élevée, d'un rendement élevé, d'une excellente gestion thermique et de courbes de contrôle fluides.

Solution intégrée (tendance)

Système d'entraînement électrique intégré « -en-un » : intégration poussée du moteur, du contrôleur et de la boîte de vitesses, réduisant le câblage et le volume de connexion et améliorant l'efficacité et la fiabilité du système. Il s'agit actuellement de l'orientation technologique dominante pour les véhicules industriels électriques, et Zhaofeng dispose d'une configuration clé dans ce domaine.

Suite de systèmes personnalisés : fournit un ensemble complet de systèmes de contrôle électronique aux constructeurs automobiles (OEM), notamment un VCU, un MCU, une poignée, un tableau de bord et des capteurs, pour obtenir une correspondance et une optimisation approfondies du matériel logiciel.

Unité d'interaction intelligente (interface)

Poignée et instrument humanisés : connectez de manière transparente la poignée à des instruments intelligents (affichage de la vitesse du véhicule, de la puissance de la batterie, des codes d'erreur, etc.) pour former une interface d'interaction complète avec la machine.

Authentification et assurance qualité

Certifications internationales : CE (EMC, LVD), TUV, CB Scheme, RoHS.

Gestion de la qualité : Certification du système de gestion de la qualité ISO 9001 : 2015.

Production Fabrication : lignes de placement SMT entièrement automatiques, soudage robotisé et processus stricts de test de vieillissement et de réglementation de sécurité.

Contrôle qualité : tests sortants à 100 %, y compris les tests de charge, les tests d'isolation et les tests de fonction de communication.
