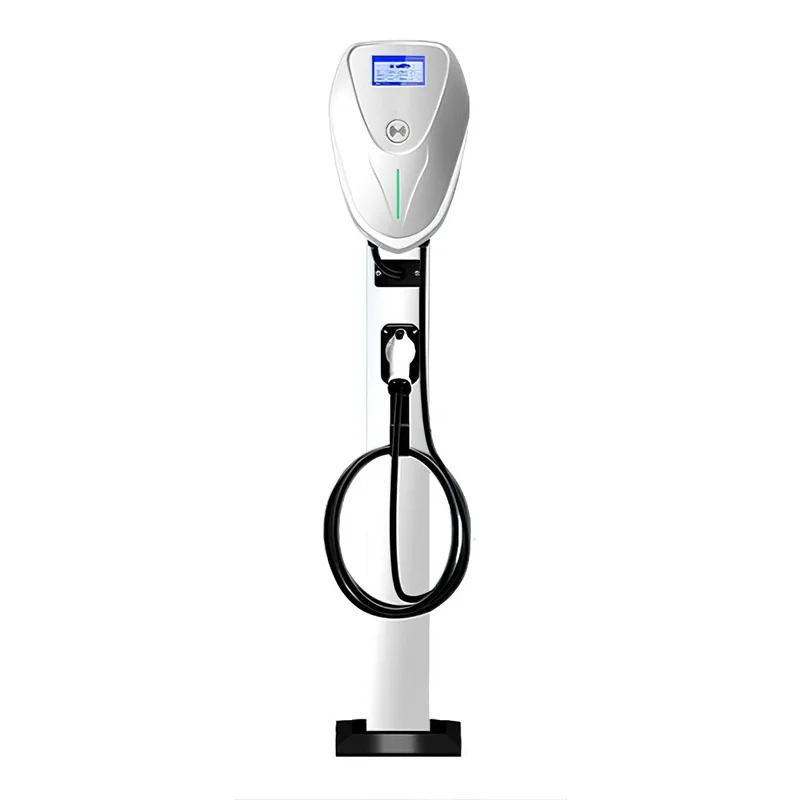

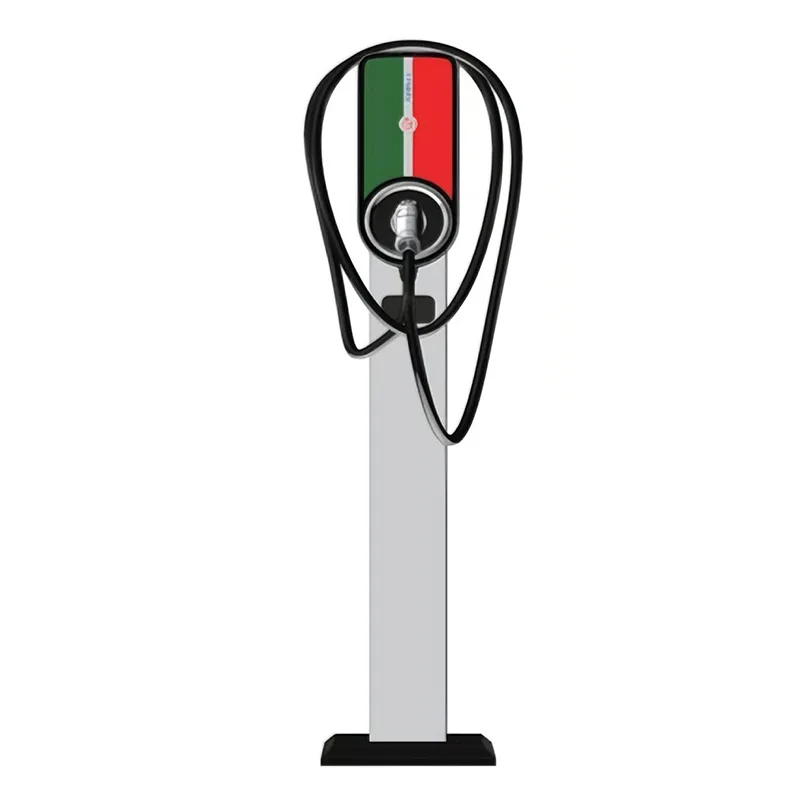

Pile de chargement CA au sol 7KW

Ce produit est une pile de recharge CA sur pied de 7 kW, utilisée pour la recharge CA des véhicules électriques. Il est principalement composé de pièces telles que le corps de la pile de chargement, le panneau d'installation arrière, le câble du pistolet de chargement et l'ensemble d'accessoires d'installation. Il comprend des fonctions telles que la protection de la charge, la recharge par glissement de carte, la recharge par balayage de code QR, le paiement mobile, la surveillance du réseau et la mise à niveau à distance.

Paramètres techniques

conceptions innovantes

- L'appareil suit strictement les principes de conception modulaire : le module de communication est plug-and-play, compatible avec les modules Ethernet/GPRS/3G/4G, permettant aux utilisateurs de sélectionner en fonction des besoins réels ; la structure est compatible avec les méthodes d'installation murales et au sol. Une borne de recharge murale peut être convertie en installation au sol en ajoutant un poteau sans modifier sa structure ni ajouter d'autres accessoires.

- Adoptant des principes de conception modulaire, le module de communication est plug-and-play et configurable pour une maintenance facile ;

- Prend en charge la communication avec une plate-forme de gestion à distance pour réaliser une surveillance et des mises à niveau à distance ;

- Prend en charge le chargement par code QR du téléphone portable et le chargement par carte, capable de lire les informations utilisateur pertinentes à partir des cartes IC ;

- Protection complète pour un fonctionnement sûr : équipé d'une protection contre les surtensions, d'une protection contre les sous-tensions, d'une protection contre les surcharges, d'une protection contre les courts-circuits, d'une protection contre les fuites, d'une protection contre la mise à la terre, d'une protection contre la surchauffe, d'une protection contre les basses températures, d'une protection contre la foudre et d'une protection contre le basculement, garantissant un fonctionnement sûr et fiable de l'équipement ;

- Interface conviviale : écran d'affichage de 4,3 pouces, qui affiche en temps réel l'état de l'appareil, les données de fonctionnement (tension, courant, puissance, quantité de charge et heure) et les informations sur les défauts ;

-Communication Ethernet/GPRS/4G, surveillance en arrière-plan, mises à niveau à distance, paiement mobile, chargement du code QR du compte officiel APP/WeChat de téléphone portable et chargement par carte ;

Méthode d'installation

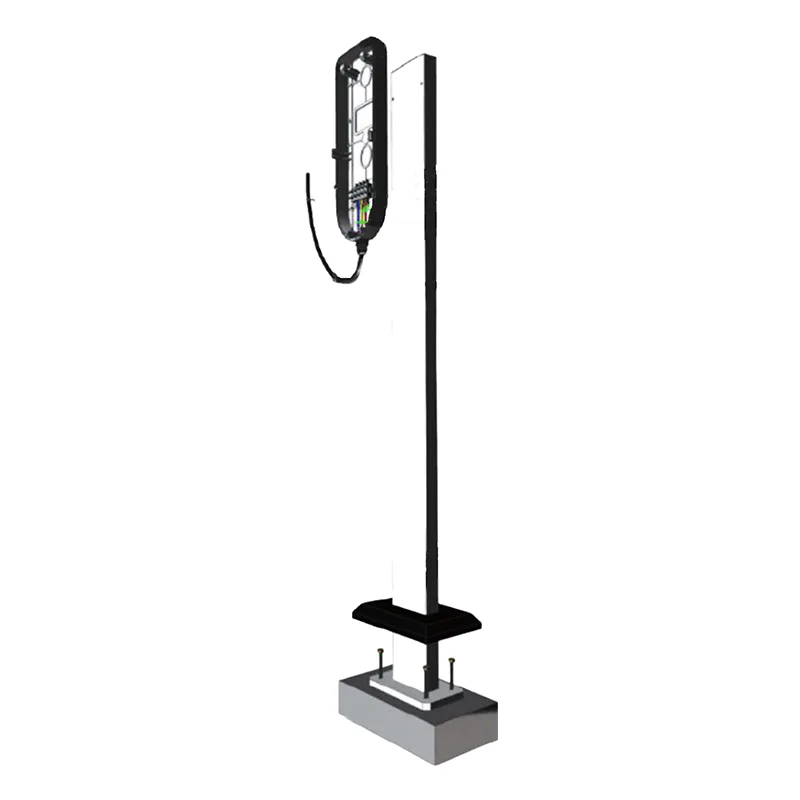

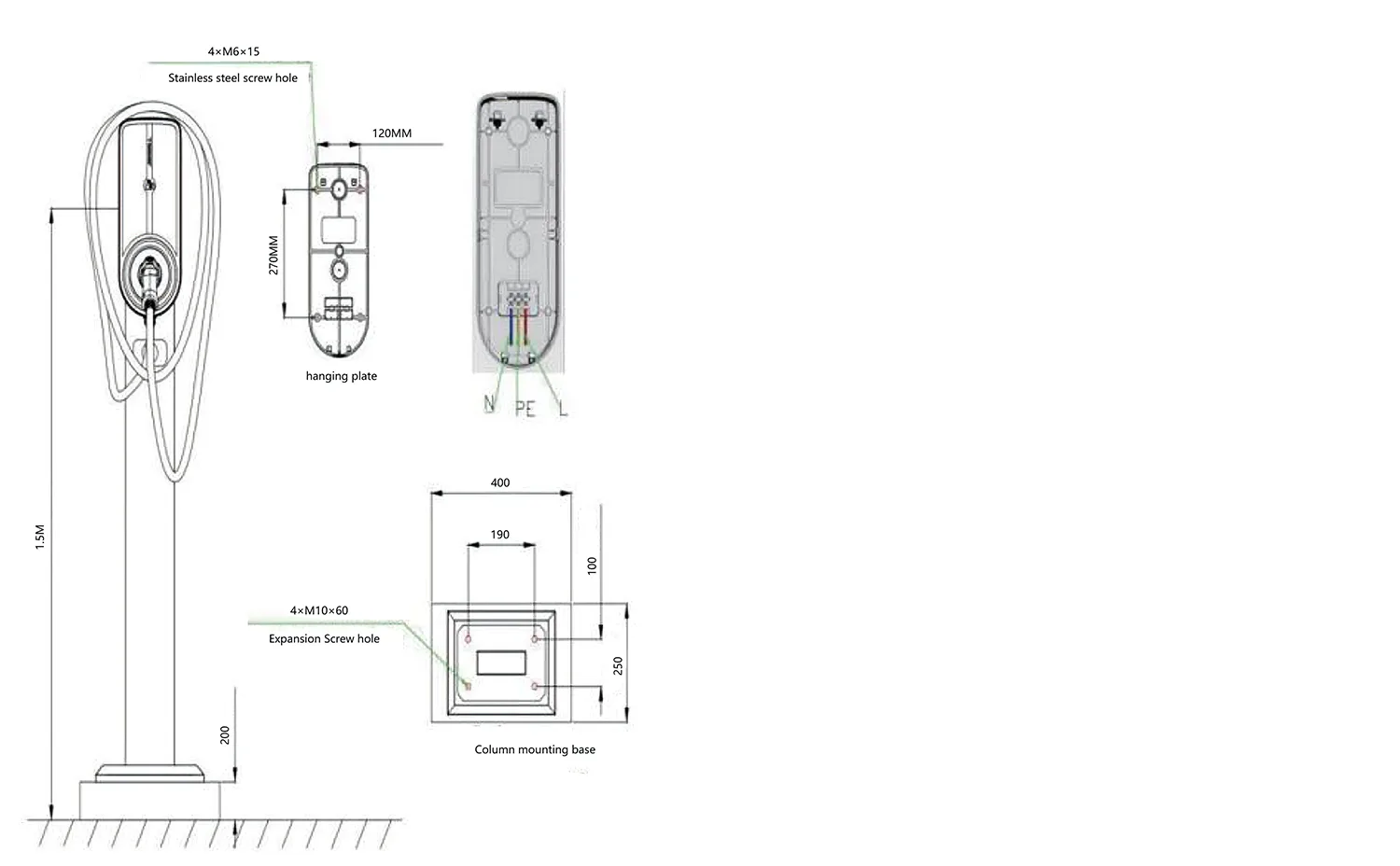

1) La fondation en béton du pieu de chargement doit avoir une résistance de C25. La partie souterraine mesure 400 mm et la partie aérienne mesure 200 mm. Les dimensions du béton sont de 400*250mm. La fondation doit avoir un tuyau de sortie enterré au centre et 4 boulons à expansion M10*60 doivent être fixés sur la fondation.

2) Fixez le panneau arrière à la colonne à l'aide de vis en acier inoxydable M6*15.

3) La conduite d'entrée est tirée du tuyau pré-enterré dans la fondation en passant par l'intérieur de la colonne jusqu'à la prise d'entrée dédiée.

4) Cet appareil est livré avec un câble d'entrée en usine. Si vous devez étendre la longueur du câble d'entrée, vous devez l'étendre selon la méthode de connexion du câble correcte. Insérez les trois câbles (fil sous tension, fil neutre, fil de terre) dans le bornier selon les étiquettes de câblage pour terminer le câblage ; (étant donné que l'appareil a un courant élevé, la rallonge doit assurer une connexion fiable).

5) Pour éviter tout risque de choc électrique, le fil de terre d'entrée de l'équipement doit être fermement mis à la terre.
